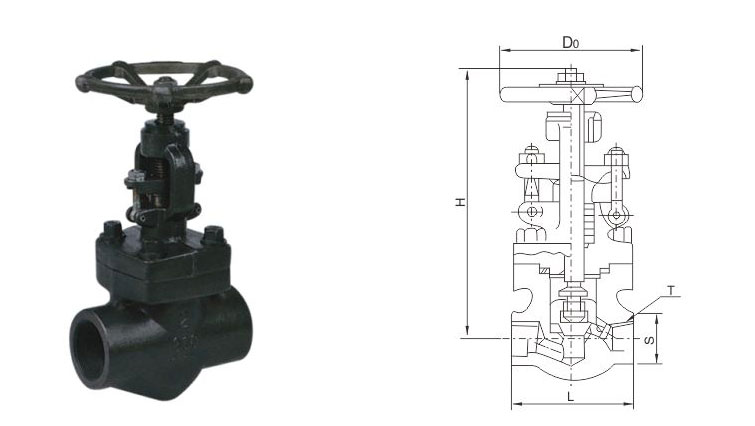

鍛鋼承插焊截止閥主要尺寸及重量
| 規格 | S | L | T | W | H (開) ≈ | 重量（?） ≈ | ||||||
| 英制 | 公制 | JNSI | JIS | 900～1500 Lb | 2500 Lb | A N S I | ISO、BS | J I S | 900～1500 Lb | 2500 Lb | ||
| NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 11.5 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 10.8 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 10.5 | 10.8 | ||
| 1 1/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 21.0 | 26.0 | ||
| 1 1/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 19.6 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 40.4 | 43.8 | ||

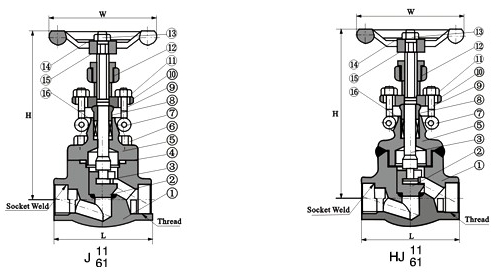

鍛鋼承插焊截止閥標準材質明細表
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封環 | 316 | A182 F304 | A182 F304(L) | F316(L) |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 圓柱銷 | A276 420 | A182F304 | ||
| 8 | 墊圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 填料 | 柔性石墨+304絲 | 316夾PTFE | ||
| 11 | 填料壓套 | A276 420 | A182 F304 | ||
| 12 | 填料壓板 | A105 | A182 F304 | ||
| 13 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 閥桿螺母 | A276 420 | |||
| 16 | 手輪 | A197 | |||
| 17 | 銘牌 | SS | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
