返回產品型號：A46F/Y
產品口徑：DN25-100mm
產品壓力：1.6-10Mpa
產品材質：鑄鋼、不銹鋼
先導式安全閥是一種新穎結構的安全閥。主要用于石油天氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精 度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，46F/Y先導式泄壓安全閥還可以在線調校、反復啟跳排放后，仍然能自動回 座，關閉嚴格，操作維護方便。
先導式安全閥產品特點：
1.閥座軟密封保證安全閥啟跳前后的良好密封性
2.允許工作壓力接近安全閥的整定壓力
3.較小超壓就能使主閥迅速打達到全啟狀態
4.安全閥動作性能和開啟高度不受背壓的影響
5.啟閉壓差可以調節
6.導閥不流動型結構設計減少了有害介質的排放和環境污染
7.可以在線檢測安全閥的整定壓力
先導式安全閥執行標準：
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
| 10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
先導式安全閥性能參數:
| 型號 | 鑄鋼型 WCB | 304不銹鋼型 | 316不銹鋼型 | 316L不銹鋼型 | |
| 口徑范圍 | DN25~DN200 | ||||
| 適用溫度 | ≤200°C | ||||
| 適用介質 | 水、油品、氣體 | 腐蝕性介質 | 腐蝕性介質 | 腐蝕性介質 | |
| 材料 | 1、閥體 | WCB | CF8 | CF8M | CF3M |
| 2、閥座 | 2Cr13/2Cr13+PTFE | 304SS/304SS+PTFE | 316SS/316SS+PTFE | 316L/316L+PTFE | |
| 3、導向套 | 304SS | 304SS | 316SS | 316L | |
| 4、彈簧 | 50CrVA | 50CrVA包覆PTFE | 50CrVA包覆PTFE | 50CrVA包覆PTFE | |
| 5、O型圈 | viton | viton | viton | viton | |
| 6、閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 7、導閥 | 304SS | 304SS | 316SS | 316L | |

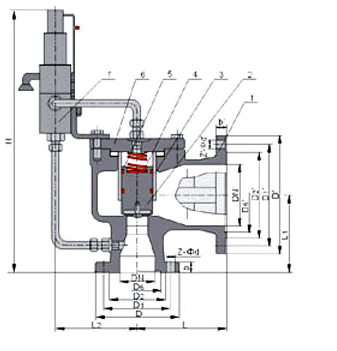

先導式安全閥主要外形尺寸：
| 公稱壓力 | 公稱 通徑 | do | L | L1 | L2 | H | DN’ |
| 1.6MPa 2.5MPa | 25 | 15 | 110 | 95 | 150 | 365 | 32 |
| 32 | 20 | 115 | 100 | 150 | 375 | 40 | |
| 40 | 25 | 120 | 110 | 160 | 390 | 50 | |
| 50 | 32 | 135 | 120 | 160 | 410 | 65 | |
| 65 | 40 | 160 | 140 | 175 | 435 | 80 | |
| 80 | 50 | 170 | 135 | 175 | 451 | 100 | |
| 100 | 65 | 195 | 175 | 195 | 500 | 125 | |
| 125 | 80 | 210 | 190 | 220 | 526 | 150 | |
| 150 | 100 | 255 | 230 | 265 | 623 | 175 | |
| 200 | 125 | 300 | 260 | 300 | 690 | 250 | |
| 4.0MPa | 25 | 15 | 110 | 95 | 150 | 365 | 32 |
| 32 | 20 | 115 | 100 | 150 | 375 | 40 | |
| 40 | 25 | 120 | 110 | 160 | 390 | 50 | |
| 50 | 32 | 135 | 120 | 160 | 410 | 65 | |
| 65 | 40 | 160 | 140 | 175 | 435 | 80 | |
| 80 | 50 | 170 | 135 | 175 | 451 | 100 | |
| 100 | 65 | 195 | 175 | 195 | 500 | 125 | |
| 125 | 80 | 210 | 190 | 220 | 526 | 150 | |
| 150 | 100 | 255 | 230 | 265 | 623 | 175 | |
| 200 | 125 | 300 | 260 | 300 | 690 | 250 | |
| 6.4MPa | 25 | 15 | 110 | 100 | 160 | 365 | 32 |
| 32 | 20 | 130 | 110 | 160 | 375 | 40 | |
| 40 | 25 | 130 | 120 | 170 | 445 | 50 | |
| 50 | 32 | 135 | 130 | 195 | 460 | 65 | |
| 65 | 40 | 175 | 160 | 225 | 495 | 80 | |
| 80 | 50 | 175 | 160 | 225 | 525 | 100 | |
| 100 | 65 | 195 | 195 | 245 | 565 | 125 | |
| 150 | 100 | 280 | 265 | 265 | 610 | 200 | |
| 200 | 125 | 300 | 295 | 300 | 680 | 250 | |
| 10.0MPa | 25 | 15 | 110 | 100 | 160 | 365 | 32 |
| 32 | 20 | 130 | 110 | 160 | 375 | 40 | |
| 40 | 25 | 130 | 120 | 170 | 445 | 50 | |
| 50 | 32 | 135 | 130 | 195 | 460 | 65 | |
| 65 | 40 | 175 | 160 | 225 | 495 | 80 | |
| 80 | 50 | 175 | 160 | 225 | 525 | 100 | |
| 100 | 65 | 195 | 195 | 245 | 565 | 125 | |
| 150 | 100 | 280 | 265 | 265 | 610 | 200 | |
| 200 | 125 | 300 | 295 | 300 | 680 | 250 |
